💎 一、LED是什麼?
發光二極體(Light-Emitting Diode, LED)是一種半導體電子元件,能在電流驅動下將電能轉換成光能。
憑藉高效率、低耗能與長壽命特性,LED 已成為現代生活中最普遍的光源,應用範圍涵蓋:
憑藉高效率、低耗能與長壽命特性,LED 已成為現代生活中最普遍的光源,應用範圍涵蓋:
- 💡 照明燈具(住宅、商業、工業)
- 🖥️ 螢幕背光(手機、電視、筆電)
- 🚗 車用照明與顯示
- 🚦 交通號誌與公共設施
- 📱 可攜式電子產品
- 🏢 看板與舞台顯示應用
🌈 二、六大應用:光電滲透生活每一角落
隨著 LED 生產技術持續創新,應用市場已遍布全球。
依用途可分為六大類:
依用途可分為六大類:
1️⃣ 照明 – 家用、工業、建築照明持續擴張。
2️⃣ 背光/看板 – 各類顯示螢幕與戶外電子看板主流光源。
3️⃣ 可攜式裝置 – 智慧手機、穿戴裝置導入 LED 背光。
4️⃣ 交通號誌 – 節能且壽命長的交通用光源。
5️⃣ 車用照明 – 車燈、儀表板與車內氣氛燈應用增長。
6️⃣ 其他 – 包含醫療、植物照明、感測模組等新興市場。
2️⃣ 背光/看板 – 各類顯示螢幕與戶外電子看板主流光源。
3️⃣ 可攜式裝置 – 智慧手機、穿戴裝置導入 LED 背光。
4️⃣ 交通號誌 – 節能且壽命長的交通用光源。
5️⃣ 車用照明 – 車燈、儀表板與車內氣氛燈應用增長。
6️⃣ 其他 – 包含醫療、植物照明、感測模組等新興市場。
🔥 三、Mini LED 當紅:顯示技術進入新世代
隨著蘋果、華為、Oppo、小米、Vivo 等品牌在 2021 年相繼採用 Mini LED 顯示技術,
全球掀起一波擴產投資潮。根據 LEDinside 統計,2020 年中國地區 Mini/Micro LED 投資規模達 約250 億人民幣。
全球掀起一波擴產投資潮。根據 LEDinside 統計,2020 年中國地區 Mini/Micro LED 投資規模達 約250 億人民幣。
Mini LED 被視為 LCD 與 Micro LED 之間的過渡技術,具備高亮度與高對比特性。
蘋果自 2020 年下半年推出搭載 Mini LED 的 iPad 與 MacBook 後,更推升市場需求,帶動新一輪供應鏈升級。
蘋果自 2020 年下半年推出搭載 Mini LED 的 iPad 與 MacBook 後,更推升市場需求,帶動新一輪供應鏈升級。
📈 四、全球市場概況:產值年增 8%,穩健成長
根據 LEDinside 預測:
- 2021 年全球 LED 市場產值約為 165 億美元,
雖未完全回到 2019 年疫情前的 169 億美元高點,
但相較 2020 年的 153 億美元仍成長 約 8%。 - 預估 2020–2025 年的年複合成長率(CAGR)將達 11%,
是近年少見維持雙位數成長的成熟產業。
主要成長動能來自照明復甦、車用與顯示市場回溫。
🏭 五、產業挑戰:陸廠低價競爭壓力升溫
中國為全球 LED 最大製造與出口基地,其產品結構與台灣廠商高度重疊。
隨著陸廠躍進式擴產、價格戰持續,台灣封裝與模組產業長期發展將面臨挑戰。
隨著陸廠躍進式擴產、價格戰持續,台灣封裝與模組產業長期發展將面臨挑戰。
👉 應對策略:
台灣業者須聚焦高附加價值應用(車用、醫療、顯示)、
並與國際大廠策略結盟,透過 專利技術、品牌差異與垂直整合 強化競爭力。
台灣業者須聚焦高附加價值應用(車用、醫療、顯示)、
並與國際大廠策略結盟,透過 專利技術、品牌差異與垂直整合 強化競爭力。

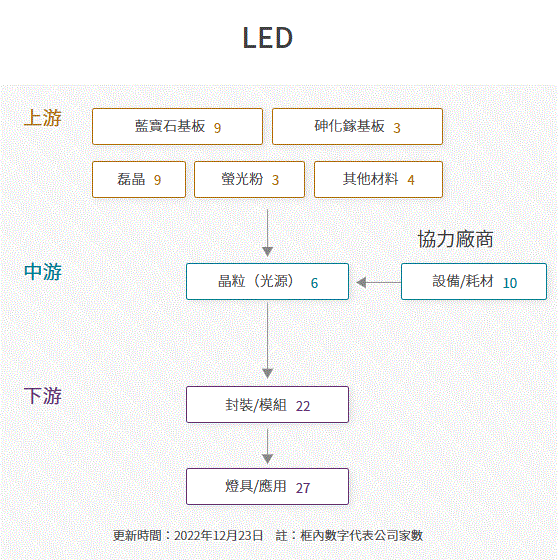

🔹 六、上游:藍寶石晶圓與基板材料
LED上游的關鍵在於藍寶石晶圓與基板製造。
藍寶石(氧化鋁 Al₂O₃)具備高硬度、耐高溫、抗腐蝕與高透光率等特性,
是製作超高亮度藍光、綠光與白光 LED 晶粒的重要基材。
藍寶石(氧化鋁 Al₂O₃)具備高硬度、耐高溫、抗腐蝕與高透光率等特性,
是製作超高亮度藍光、綠光與白光 LED 晶粒的重要基材。
製程流程:
長晶 → 鑽取 → 切片 → 倒角 → 研磨 → 拋光
目前主流規格為 4 吋晶圓,但因價格下滑,供應商已轉向 6 吋或圖案化(PSS)基板 以維持利潤。
長晶 → 鑽取 → 切片 → 倒角 → 研磨 → 拋光
目前主流規格為 4 吋晶圓,但因價格下滑,供應商已轉向 6 吋或圖案化(PSS)基板 以維持利潤。
⚙️ 七、中游:單晶片與磊晶片製造
LED中游核心產品包括 單晶片與磊晶片。
單晶片以砷、鍺、磷等 III–V 族化合物為基材,
透過磊晶製程生成 LED 磊晶片。
單晶片以砷、鍺、磷等 III–V 族化合物為基材,
透過磊晶製程生成 LED 磊晶片。
常見磊晶技術:
- LPE(液相磊晶法)
- VPE(氣相磊晶法)
- MOCVD/MOVPE(有機金屬氣相磊晶法)
經擴散、金屬膜蒸鍍、蝕刻、熱處理等工序後,
完成電極結構製作,再經磨薄與切割形成單顆晶粒。
完成電極結構製作,再經磨薄與切割形成單顆晶粒。
🔦 八、下游:封裝、模組與照明應用
LED下游涵蓋 晶粒封裝、模組製造與照明應用。
依封裝方式分為:
依封裝方式分為:
- 砲彈型(Lamp)
- 數字顯示型(Digit Display)
- 點矩陣型(Dot Matrix)
- 表面黏著型(SMD)
應用遍及各類光源場域,包括:
建築、住宅、娛樂、工業、戶外與醫療照明等。
建築、住宅、娛樂、工業、戶外與醫療照明等。
🌟 白光 LED 技術
藍光晶粒搭配黃色或紅綠螢光粉混合封裝後形成白光。
螢光粉材質與封裝精度是決定亮度與色溫的關鍵。
螢光粉材質與封裝精度是決定亮度與色溫的關鍵。
🚀 九、未來展望:明日之星 Micro LED
Mini LED 雖是目前市場主流,但 Micro LED 才是真正的次世代顯示技術。
其亮度、對比、反應速度及能效皆優於 LCD 與 OLED,
被視為未來 顯示器與穿戴設備的終極方案。
其亮度、對比、反應速度及能效皆優於 LCD 與 OLED,
被視為未來 顯示器與穿戴設備的終極方案。
隨著製程技術與成本控制成熟,
Micro LED 將逐步滲透電視、筆電、車載顯示與AR/VR裝置等領域,
成為光電產業的下一個「顯學」。
Micro LED 將逐步滲透電視、筆電、車載顯示與AR/VR裝置等領域,
成為光電產業的下一個「顯學」。
💬 結語:LED,是綠能與智慧時代的光
從上游的藍寶石晶圓、中游的磊晶製程,到下游的封裝與應用,
LED 產業展現了「光電科技+半導體製造」的整合力量。
LED 產業展現了「光電科技+半導體製造」的整合力量。
光,不僅照亮世界,更照亮產業未來。
當Mini/Micro LED 成熟商用,
LED 將不只是燈,更是智慧能源與顯示革命的核心。
